8Mのモデムは買い取りオンリーでその出費は覚悟していたけど「レンタルも始める」とのこと。ちょっと考えてやっぱりレンタルすることにした。レンタルは順番待ちで3週間くらいかかるとのこと。
しかし、なんで8Mのモデムのインタフェースが今更10Base-Tなの？
＃3週間かかると言っていた割には早い。
モデムは勤務先に送ってもらうことにした。旧モデムは着払いで返送してください、とのこと。
こんなにアバウトでいいんだろうか？
とりあえず、今度は 1.5M / 8M 両方に対応なので接続替え。
外観は同じなんだけど、電源が違ったり（前はAC9V、今度はDC12V。従ってACアダプタも違う）して、中身は結構違うのかもしれない。
正面下側に「NTT西日本 備品」というシールが貼ってあったのには笑ってしまった。
朝っぱらからご苦労なことに、8:45頃に工事が行われたようで、一瞬切れたようだが、すぐにつながって、8M対応になっていた。

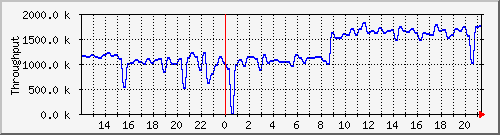

が、しかし高々1.7Mかぁ〜。期待したほどのスループットは出てないなぁ〜。
・・・ 帰宅していろいろ調べてみると、恐れていた事態が発生していた。つまり、
NAT箱の性能が足らない ・・・のかな？
なんで分かったかというと、通常使っているPC(Windows XP)から直接PPPoEセッションを張ると、3M以上出たから。3Mなら、まぁそんなもんかな、という感じ。
FreeBSDマシンでPPPoEの終端をしていることは前にも述べたが、これがLibretto50で、LANカードもCardbusじゃないし・・・。普通のPCMCIAって、こんなに性能低いのかなぁ？
さて、どうしよう？
取り敢えずその辺に転がっていたマシン（富士通 FMV-BIBLO MCIII23）に変更することに。
＃なんでそんなにマシンが転がってるのか、という突っ込みはなしね。

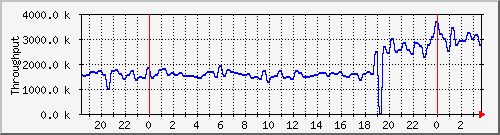

すると、こんな感じ。
最大3.7M程度、まぁそんなもんかなぁ〜。感覚的にはもう少しマシン性能がほしい感じ。
余談：
今回はFreeBSDのインストールが面倒だったのでHDDをLibrettoからFMV-BIBLOへ単に移設した。LibrettoはHDDが引っこ抜ける構造になっているが、FMV-BIBLOはそんな構造にはなっておらず、分解しなければならない。
小型(B5サイズ)のBIBLOを分解するのは2台目だが、全く、分解が難しい構造だ。今回は誤ってポインティングデバイスのボタン配線をちぎってしまった。

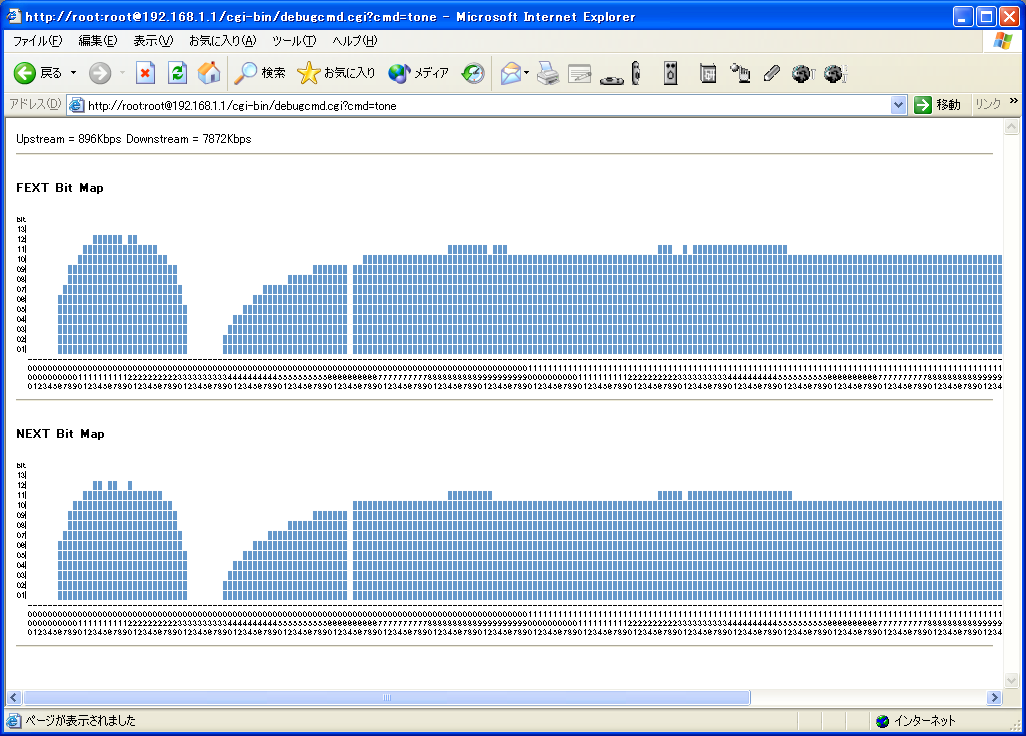

しかし、仕事柄いろいろ調べていると、ADSLモデムのリンクアップ速度が分かる方法があるらしい。これを参考にモデムを保守モードで立ち上げた。ここで見れたビットマップは次の通り。

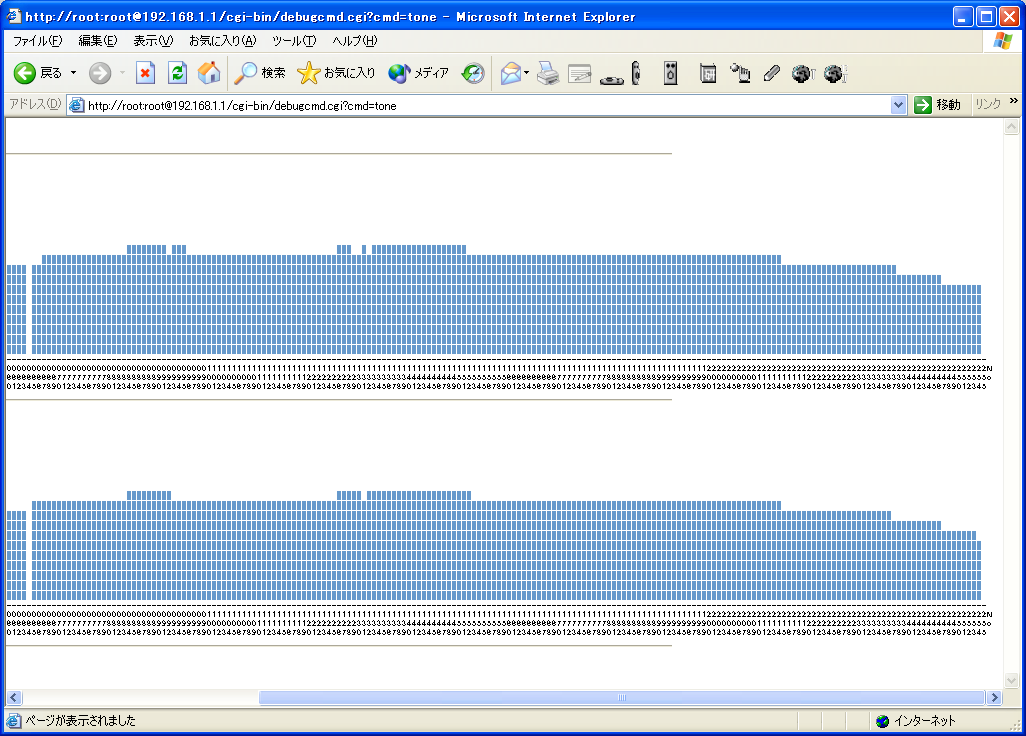

（横幅が広くてキャプチャできなかったので2枚に分けている）
これを見ると、伝送路の周波数特性はかなり良いらしい。
また、リンクアップ速度も上り896kbps、下り7872kbpsになっている。PPPoEやATMのロスを考えると実質速度は80〜85%程度になるので、これを加味した場合下りで6.5Mbps程度出ることになる。
やはり、NAT箱の性能がかなり悪いらしいことが判明（泣）
なお、ここで説明されているのは1.5Mモデムで、8Mモデムでは、メニューからはバージョン情報・リブート・ファームウェア書き換えができるのみであった。
ちなみにバージョン情報は（MACアドレスは伏せています）
|
NTT DSL SD ATUR-E2 Hardware Revision: 0000 Software Version: 01.01 (Thu Dec 6 16:58:53 JST 2001) Boot ROM Version: 01.01 (Thu Dec 6 16:59:42 JST 2001) DSP Firmware Version: 17.10 MAC Address: 00:00:5F:XX:XX:XX |
そういえば、最近NTTで線路情報が開示されるようになった。これで調べてみると、
- 線路距離長 940m
- 伝送損失 27dB
全く話は変わるが、8Mに契約変更した後から、OSPFのパケットがパケットフィルタに引っかかるようになった。
| Mar 24 04:23:53 vogue /kernel: ipfw: 3000 Deny P:89 202.231.xxx.xxx 224.0.0.5 in via tun0 |
ちょっと穴開けてパケットをキャプチャしてみた。
|
vogue# tcpdump -i tun0 -n tcpdump: listening on tun0 19:56:26.908543 202.231.xxx.xxx > 224.0.0.5: OSPFv2-hello 44: backbone [tos 0xc0] [ttl 1] 19:56:36.908230 202.231.xxx.xxx > 224.0.0.5: OSPFv2-hello 44: backbone [tos 0xc0] [ttl 1] 19:56:46.908158 202.231.xxx.xxx > 224.0.0.5: OSPFv2-hello 44: backbone [tos 0xc0] [ttl 1] 19:56:56.908527 202.231.xxx.xxx > 224.0.0.5: OSPFv2-hello 44: backbone [tos 0xc0] [ttl 1] |
何か変な経路注入してやろうか（笑）
- OSPFのパケットはいつしか来なくなった。
- 5月に、NAT箱を新調した。
やはり多少スループットが向上した。
- 8月頃、プロバイダの影響でスループットがえらく落ちる。
