2015年07月26日 その1  本日のお題:Raspberry Pi と Watchdog
以前、Raspberry Piを携帯網につなぐ話を書きました。
L-02Cが最初USBストレージに見えるという仕様にも結構手こずって、ググると usb_modeswitch を使うとか出てくるけど、最終的にはATコマンドで最初からモデムに見えるように設定変更できるという情報に到達して、これは解決。
それでも、時々止まっちゃうんですよね。なぜか突然圏外になってみたり、Raspberry Piごと逝ってしまったり。Raspberry PiのWatchdogも有効にしてるけど、ちゃんと動いてるんだか。
時々リブートすれば何とかなりそうな気もするけど、リモートハンドの難しい実家に置こうと思っているので、やっぱり不安。やっぱりハードウェア的に、Raspberry Pi自体が逝ってしまったら自動で電源OFF/ONできるような仕組みがあった方がいいな、と思ってました。
という時に発見したのが、スイッチサイエンスRPi用のウォッチドッグタイマーの使い方
このウォッチドッグ基板が発売されてるのは知ってたけど、これ買うほどじゃないなぁ、でも、タイマIC(555とか)を使って回路組むのもよく考えないと難しいなぁ、と思ってたのですが、ふと閃いた。

そういえば、トラ技に付いてたLPC810がある。

LED光らせたぐらいでほったらかしにしてたんですが、メモリとピンがやたら少ないLPC810でも、この程度の物なら十分実用になるものが作れそう。

ということで、予備のLPC810やら周辺パーツを調達して作成開始。
まず、プログラムをどうやって書くかを思い出すのに、当時のトラ技を引っ張り出して少し試行錯誤。そして、LED光らせるプログラムを再度書き込んでみて使い方を思い出した後にソフトウェア作成開始。アルゴリズムは、先のスイッチサイエンスのページの状態遷移図を参考に(ほぼパクリ)させていただいて、スクラッチで構築しました。ブレッドボード上で、本来電源制御用のFETを接続するところにLEDをつないで点灯状況を見ながら少しずつ作っていき、意外とすんなり出来てしまいました。
でも、ソースはさすがに恥ずかしくて出せません。

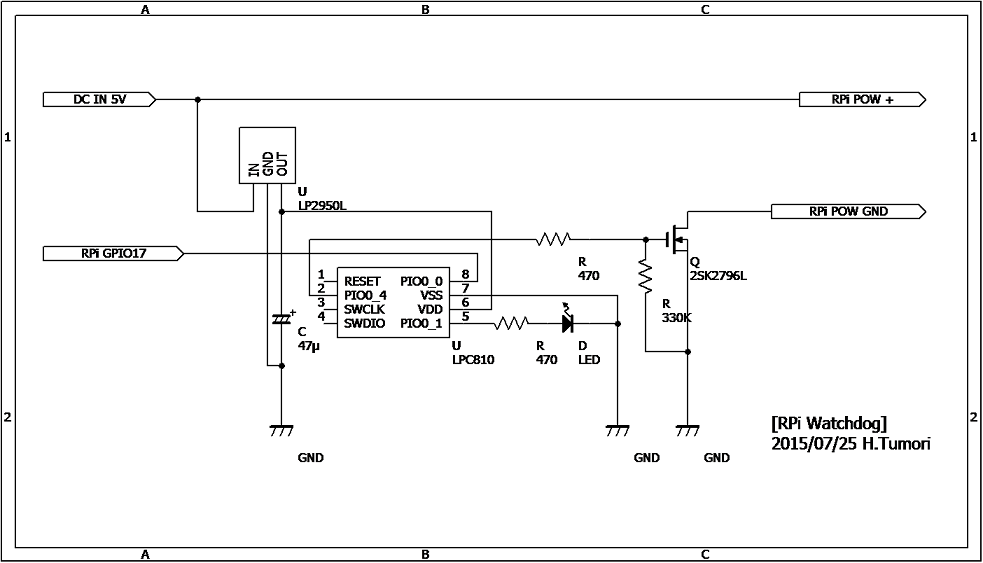

回路はこんな感じ。適当に感覚で作ったので、ちゃんと検討すると改善の余地があると思うけど。
最初はリレーで電源ON/OFFしようと思ってたけど、スイッチサイエンスの基板はFETらしいので、FETで。実はFETって今回初めて使ったんです。。
《部品表》
パーツ価格
マイコン LPC81070円
FET 2SK2796L60円
電源レギュレータ LP2950L-3.3V20円
R 470Ωあり合わせ
R 470Ωあり合わせ
R 330kΩあり合わせ
電解コンデンサ 47μFあり合わせ
LEDあり合わせ
ユニバーサル基板あり合わせ

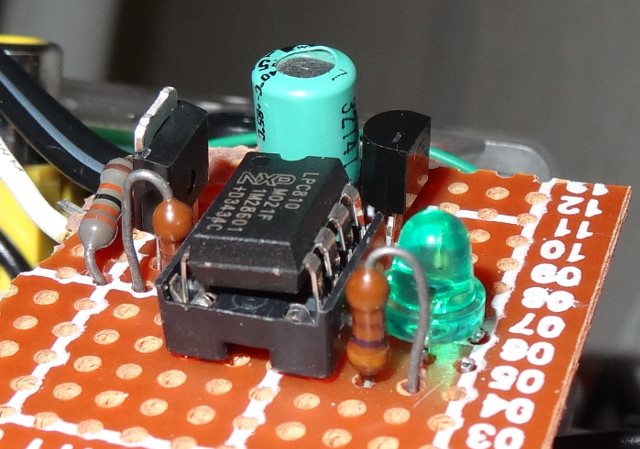

途中でミスってLPC810を1個飛ばしたのと、LEDの極性を間違えて光らないというポカをかましてしまいましたが、ソフトウェア開発、ブレッドボード上での試作、ユニバーサル基板への実装も含めて6時間ぐらいで出来ました。
しかし、高々1個70円ほどのマイコンでC言語で開発出来ていろいろ出来るってすごい時代になりましたね。
これでしばらく運用してみようと思います。

余談ですが、回路図はBSch3Vを使って描いています。きれいに描けるのでオススメです。
